СХЕМЫ ПОДКЛЮЧЕНИЯ БОЙЛЕРА КОСВЕННОГО НАГРЕВА. НЕОБХОДИМЫЕ КОМПЛЕКТУЮЩИЕ ДЛЯ ЕГО ОБВЯЗКИ.

1. Схема обвязки с трехходовым клапаном.

Этот вариант чаще всего используется для подключения БКН. Схема предусматривает параллельное подключение системы отопления и бойлера, который устанавливается поблизости от котла. На подаче врезается циркуляционный насос, а за ним – трехходовый клапан.

Трехходовый клапан управляется термореле и выполняет функцию переключателя. Как только температура снижается, происходит срабатывание автоматики, которая перенаправляет теплоноситель в бойлер.

Схема обвязки с трехходовым клапаном – это система с приоритетом горячей воды. Она позволяет быстро нагреть воду в бойлере при отключении радиаторов отопления от подачи теплоносителя на некоторое время. При достижении температуры воды в БКН заданного значения срабатывает трехходовый клапан, и теплоноситель начинает поступать на отопительные приборы. Такая обвязка – оптимальное решение, если имеется постоянная потребность в ГВС.

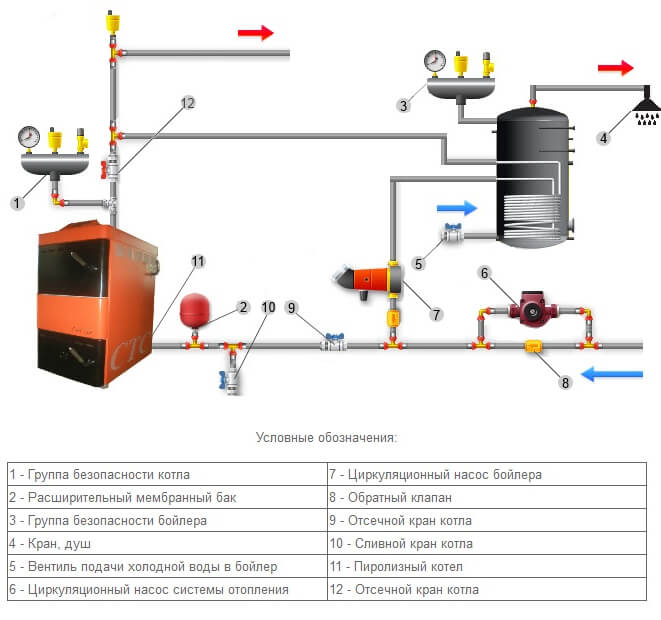

2. Схема обвязки с двумя циркуляционными насосами.

При периодической потребности в ГВС бойлер используется редко. В этом случае наиболее оптимальной считается схема, в которой присутствуют два циркуляционных насоса: один монтируется на подаче перед бойлером, второй – на отопительном контуре.

Работа циркуляционного насоса происходит совместно с термореле. Оно включается в работу при снижении температуры ниже заданного значения. Принудительная циркуляция теплоносителя интенсифицирует процесс нагрева воды в бойлере.

Данная схема не предусматривает установку трехходового клапана. Для обвязки используются обычные соединительные тройники.

3. Схема обвязки с гидравлической стрелкой.

Применение такого подключения бойлера косвенного нагрева целесообразно, если объем водонагревателя составляет более 200 литров или отопительная система предусматривает дополнительные контуры, например, теплый пол.

Гидравлический распределитель включается для упрощения схемы системы отопления. В этом случае отпадает необходимость в установке циркуляционных насосов на каждую ветку.

Гидрострелка не допускает тепловых ударов, так как давление в контурах выравнивается.

4. Схема обвязки с рецеркуляцией теплоносителя.

Если в системе присутствует контур, который требует постоянной подачи горячей воды, то рециркуляция помогает решить эту задачу. Примером может служить отопительная система с полотенцесушителем. Основное преимущество этой схемы – в распоряжении всегда имеется горячая вода.

Однако рециркуляция приводит к увеличению расхода энергоносителя, так как требуется постоянный подогрев воды в остывающем контуре. Кроме этого, в бойлере вода смешивается, что приводит к разнице температур в верхней и нижней части. Таким образом, на выходе получается вода с пониженной температурой.

Производители предлагают бойлеры косвенного нагрева, конструкция которых уже предусматривает рециркуляцию и имеет патрубки для полотенцесушителя. При сравнении стоимости подключения обычного бака с помощью тройников и моделей со встроенной рециркуляцией, последние обходятся дороже.

- Подбирая клапан подмеса для данной схемы обратите внимание на характеристики по расходу(kvs), средний расход в душевой или ванной 0,3-0,5 куб.ч по горячей воде.

- Также обратите внимание на проток по горячей воде, в системе рециркуляции клапан должен работать в режиме безопасности от ожога то есть полностью перекрывать проход горячей воды если проток холодной воды прекратился.

Примерный список комплектующих для обвязки бойлера косвенного нагрева:

Также могут понадобиться :

Тройник PPR, фильтр косой, сгон прямой разборный, ниппель, ниппель переходной, тройник переходной, муфта комбинированная, муфта разборная.
