РАДИАТОРЫ. ВАРИАНТЫ ОБВЯЗКИ, НЕОБХОДИМЫЕ КОМПЛЕКТУЮЩИЕ.

Схемы подключения радиаторов отопления и их особенности.

Радиаторы отопления можно разделить на две основные группы: секционные радиаторы и панельные радиаторы. Первые могут быть биметаллическими или изготовленными из алюминия, а вот панельные радиаторы изготавливаются из стали. В случае с секционными радиаторами обычно используется подключение бокового или диагонального типа, а вот для панельных радиаторов используется подключение бокового или нижнего типа. Для всего этого потребуется разная фурнитура для радиаторов отопления и расходные материалы (к примеру, герметик для радиатора отопления).

Выбор схемы подключения радиаторов отопления может зависеть от следующих факторов (а от него будет зависеть запорная арматура для радиаторов отопления):

- Этажность дома;
- Тип радиаторов отопления, а также их габариты;
- Тип отопительной системы: однотрубная или двухтрубная;
- Напор теплоносителя в отопительной системе.

Отопительные приборы можно подключить по одной из трех схем:

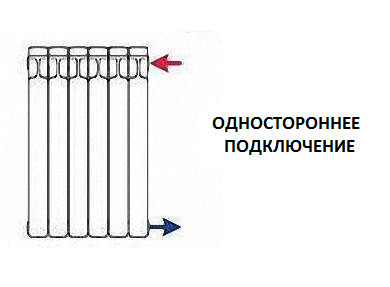

Вариант № 1 — одностороннее подключение. Такое подключение радиатора предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора: Таким образом, обеспечивается равномерный нагрев всех секций каждой отдельно взятого отопительного прибора. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

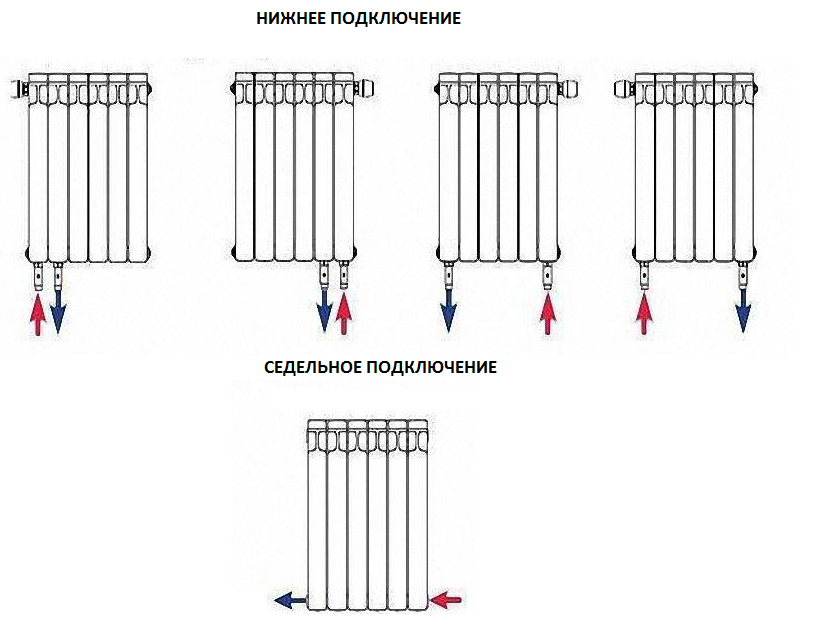

Вариант № 2 — нижнее и седельное подключение. Данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. У такого подключения «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

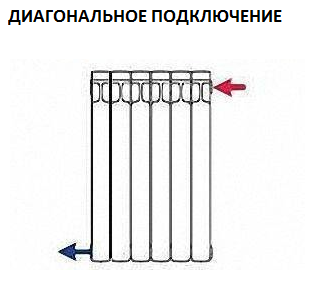

Вариант № 3 — диагональное подключение. Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача радиатора максимальная.
Этот вариант рассчитан на подключение к отопительной системе радиаторов с большим количеством секций.
Направление движения теплоносителя при диагональном подключении подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Разновидности арматуры и комплектующих, необходимых для устройства отопительных приборов.

Для комфортной, экономичной работы отопления необходима возможность регулировать расход теплоносителя через нагревательные приборы в зависимости от тепловой потребности помещения. Это обеспечивается установкой ручных либо автоматических (термостатических) радиаторных клапанов. В набор необходимой радиаторной арматуры входят также запорно-балансировочные (настроечные) клапаны, позволяющие произвести гидравлическую увязку системы, исключить влияние радиаторов друг на друга, а при необходимости – отключить и отсоединить прибор без опорожнения трубопровода.Также для достижения более высокого качества отопления необходимы узлы нижнего подключения радиаторов, коллекторные, пресс-фитинги для систем с плинтусной, лучевой разводкой, компактные радиаторные воздухоотводчики, термоголовки, сервоприводы, прочие комплектующие. Изделия обеспечивают быстрое подключение, компактную, эстетичную обвязку, эффективную эксплуатацию радиаторов, конвекторов водяного отопления.

Для того чтобы правильно установить и запустить в эксплуатацию батареи, необходимо правильно подобрать определенное количество деталей, среди которых:

- запорно-регулирующая арматура;
- соединительные фитинги;
- крепежная арматура.


  Запорно-регулирующая арматура.

Первый комплектующий элемент – это термовентили, они же термоклапаны. Их назначение – контролировать и регулировать подачу теплоносителя в радиатор отопления. Они представлены двумя модификациями:

- ручные;
- автоматические.

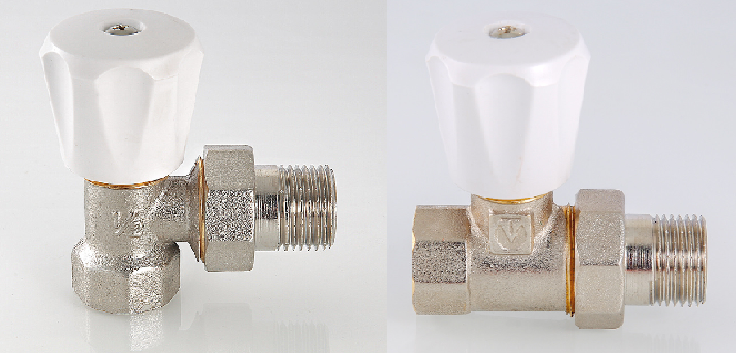

Первые по конструкции похожи на обычные водопроводные вентили. Вращая шток, можно увеличивать или уменьшать сечение прохода, по которому в радиатор перемещается теплоноситель.

Автоматическая комплектующая в этом плане лучше. Ее обычно монтируют вместе с термоголовкой. Оба прибора самостоятельно контролируют температуру в помещении, регулируя подачу теплоносителя. Получается так, что в зависимости от температуры воздуха корректируется количество поступающего в радиатор теплоносителя.

Соответственно, корректируется температура отопительных приборов. Чем меньше теплоносителя входит, и скорость у него ниже, тем меньше тепла отдает в помещение отопительная сеть. Автоматическим приборам вмешательство человека не нужно.
Оба варианта устанавливаются на входе в радиатор: на трубе или в торец отопительного прибора. Ручную комплектующую можно монтировать независимо от расположения. Автоматическую только так, чтобы на нее не попадали теплые потоки воздуха, отходящие от радиатора.

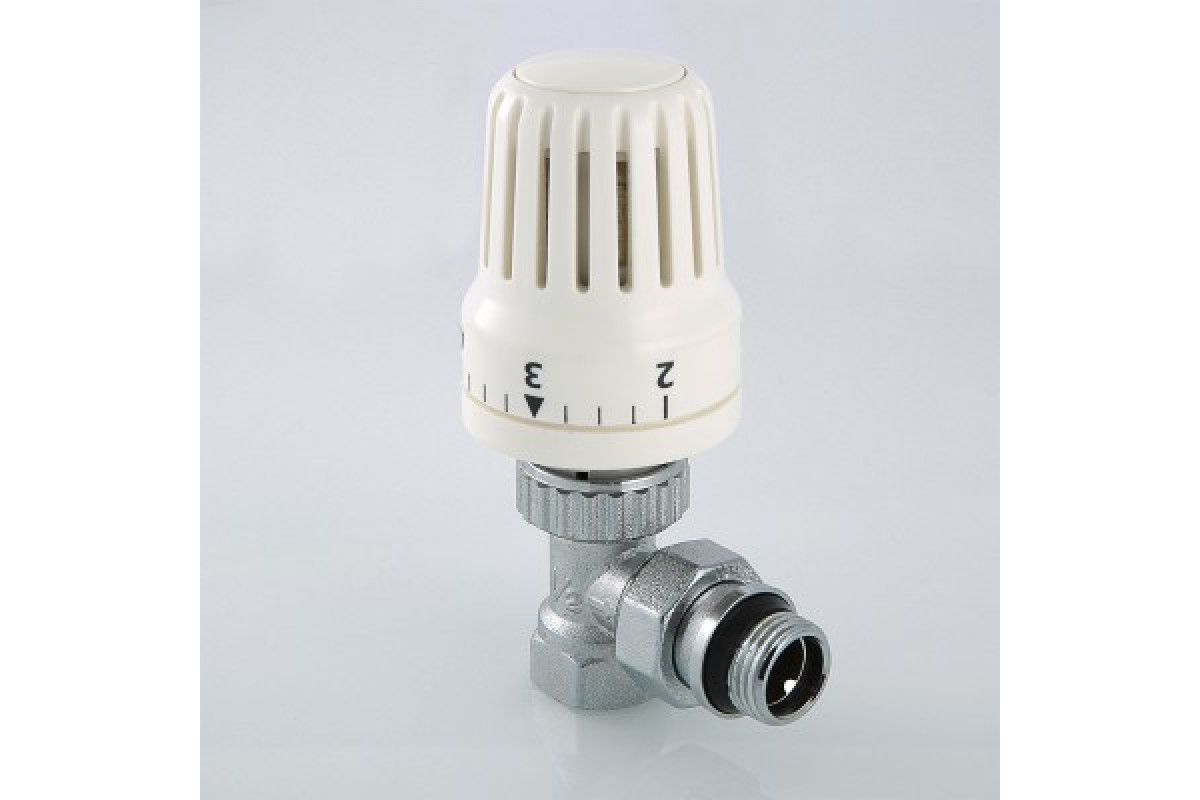

Термоголовка.

Это второй по значимости комплектующий элемент. В ее конструкцию входит:

- клапан запорного типа;
- сильфон, заполненный жидкостью, реагирующей на изменения температуры;
- исполняющий механизм – шток и обратная пружина.

Принцип работы термоголовки не сложен. Жидкость внутри сильфона реагирует на изменения температуры, например, на повышение. Она расширяется в объеме и начинает давить на шток. Последний давит на клапан, перекрывающий частично или полностью сечение трубы, через которую в радиатор двигается теплоноситель. Так происходит снижение температуры в системе отопления.
Если температура в комнате снизилась, процесс двигается в обратную сторону – жидкость уменьшается в объеме. Она перестает давить на шток, на который с противоположной стороны давит пружина. Клапан открывает трубу для теплоносителя.

  Производители предлагают три вида комплектующих этого типа:

- Со встроенным температурным датчиком. Их монтируют прямо на отопительный прибор в горизонтальном положении.
- С выносным температурным датчиком.

Эти модели используют в трех случаях: нет возможности установить датчик горизонтально, батареи отопления закрыты плотными шторами, рядом расположен дополнительный источник тепла. Конструктивно это выглядит так – головка устанавливается на радиатор, датчик выносится в сторону. Обе комплектующиеся связаны кабелем для передачи сигнала.
Статистика применения термоголовок говорит о том, что их установка экономит топливо. И этот показатель равен 20%. Даже при достаточно дорогой цене комплектующего все компенсируется экономией топлива для отопления.

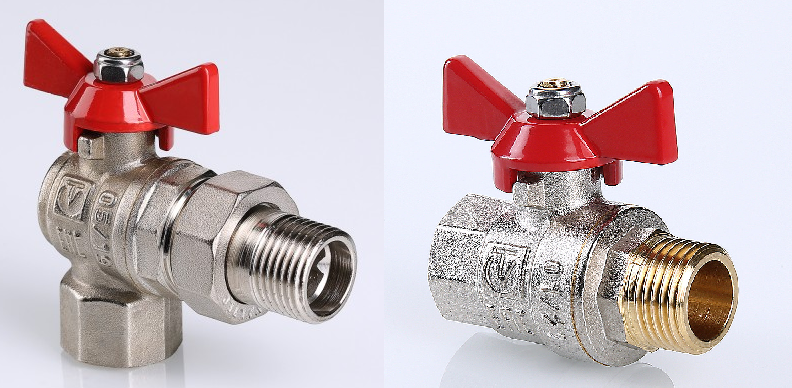

Шаровые краны.

Это третий вид комплектующих из первой группы. Обычно их называют отсекающие, потому что назначение у арматуры одно – перекрыть подачу теплоносителя. Установка производится перед термоголовкой на контуре подачи.

Используют их в одном случае – есть необходимость заменить радиатор на новый или провести его ремонт.


Балансировочный (настроечный ) клапан.

Настроечная радиаторная арматура нужна для того, чтобы сбалансировать работу всей системы отопления. Для этого используют балансировочные клапаны. Благодаря им выставляется необходимое гидравлическое сопротивление на каждом радиаторе. Это могут делать только сотрудники обслуживающей организации, основываясь на проект. Еще на этапе проектирования рассчитываются все параметры, чтобы контур работал правильно. Если эти параметры нарушаются, сбой в системе неизбежен.

Узлы нижнего подключения радиаторов.

Узел подключения радиатора с нижней подводкой («бинокль») представляет собой Н-образную сантехническую арматуру с двумя параллельно размещенными фитингами в местах подсоединения батареи, и крепкой перемычкой между ними. Внутри каждого ввода установлен винтовой вентиль либо шаровый кран, которые предназначены для регулировки или перекрытия тока поступающего теплоносителя, во время снятия радиаторов для их последующего ремонта или замены используются запорные свойства.

  Преимущества нижнего подключения:

- Экономия отводов и труб – на стене или в конструкции пола для подключения отопительных приборов есть всего два коротких вывода, в трубах нет необходимости для подведения к верхнему входному отверстию.
- Нижнее подключение более эстетично, а в том случае, когда трубопровод выведен из стены, он практически незаметен под корпусом и тем самым не создается лишнего препятствия при уборке и мытье полов.
- Запорно-регулирующая арматура (вентили и шаровые краны) в «бинокле» дает возможность регулировать интенсивность поступающей в теплообменник жидкости, а в случае полного перекрытия дает возможность для демонтажа радиаторов для их последующего ремонта либо замены.


Соединительные фитинги.

В зависимости от подключения радиаторов выбирают соединительную фурнитуру. По диаметру винтового соединения последней необходимо приобретать тот или иной вариант комплекта подключения радиатора. Основное отличие между ними состоит в том, что диаметр внешней резьбы может быть выполнен на полдюйма либо три четверти.
Обычно стандартный комплект для подключения радиатора предусматривает следующий перечень элементов:

- Футорка (переходник) левая с уплотнительным кольцом – 2 шт;
- Футорка правая с уплотнительным кольцом – 2 шт;
- Заглушка для переходника самоуплотняющейся конструкции;
- Кран Маевского с силиконовой прокладкой;
- Специальный ключ спускника воздуха.
Более универсальный комплект для монтажа радиатора может включать в себя кронштейны для фиксации посадочных мест корпуса на стену. Эти крепежи бывают разными в соответствии с типом радиатора, используемого в отоплении.


Крепежная арматура.

Этот комплектующий элемент имеет одно назначение – фиксация радиатора. Он может быть настенным или напольным. В первом случае крепление производится на стену, во втором – на напольное основание.
Чтобы правильно выбрать тип крепления, необходимо учесть:
- размеры радиатора, его вес;
- материал, из которого батарея отопления изготовлена;
- материал, из которого возведена стена;
- дизайн помещения;
- размеры оконного проема.

Настенная разновидность – это металлическая планка с двумя крюками. Именно ее часто используют. Есть современный вариант, похожий на предыдущий. Это крючки, которые установлены не на длинную планку, а являются отдельным комплектующим элементом, устанавливаемым вверху и внизу радиатора.
В продаже можно найти штыревые комплектующие крепежи. Это стальной стержень, у которого с одной стороны резьба, а противоположный конец загнут в виде крючка. Для установки радиатора нужно просверлить отверстие в стене, куда вкручивается крюк.
Чтобы определить количество требуемого крепежа, обычно за основу берут размер радиатора: до 8 секций – два комплектующих; от 10 до 14 – три; далее через каждые 4-7 секций добавляется по одному креплению.
В последнем случае количество секций зависит от материала изготовления радиатора. Например, для чугунных – через каждые четыре, для алюминиевых – через семь, для стальных – через пять-шесть.
Напольные комплектующие устройства на рынке представлены также широко. В основном их используют для установки чугунных или стальных радиаторов.



Примерный комплект товаров, необходимых для обвязки радиатора:


   - вентиль терморегулирующий ручной ( устанавливается на «подачу» для регулирования объема теплоносителя);
   - клапан с термостатической головкой ( устанавливается на «подачу» для автоматического регулирования объема теплоносителя);
   - клапан настроечный  ( устанавливается на «обратку» для балансировки системы отопления );
   - шаровый кран ( устанавливается для перекрытия потока теплоносителя  );
   - монтажный комплект для подключения радиатора;
   - кронштейны;
   - труба для обвязки радиатора;
   - муфты комбинированные, уголки, тройники.

Также могут понадобиться:

   - узел нижнего подключения радиатора;
   - ниппели, прокладки (для соединения секций радиаторов);
   - удлинитель потока ( устанавливается на радиатор от 12 секций );
   - герметик, фум-лента, сантехнический лен, нить.
