КАНАЛИЗАЦИОННЫЕ УСТАНОВКИ. КРИТЕРИИ ВЫБОРА И ПРАВИЛА УСТАНОВКИ
В частных загородных домах может достаточно остро встать вопрос о наличии нормально функционирующей самотечной канализации, которая предусматривает транспортировку сточных вод по трубам под воздействием силы тяжести. Наиболее верным способом решения данной проблемы может стать монтаж канализационной установки. Она служит для отведения стоков и перекачки их в центральную канализацию. Ниже мы расскажем о ней подробно.

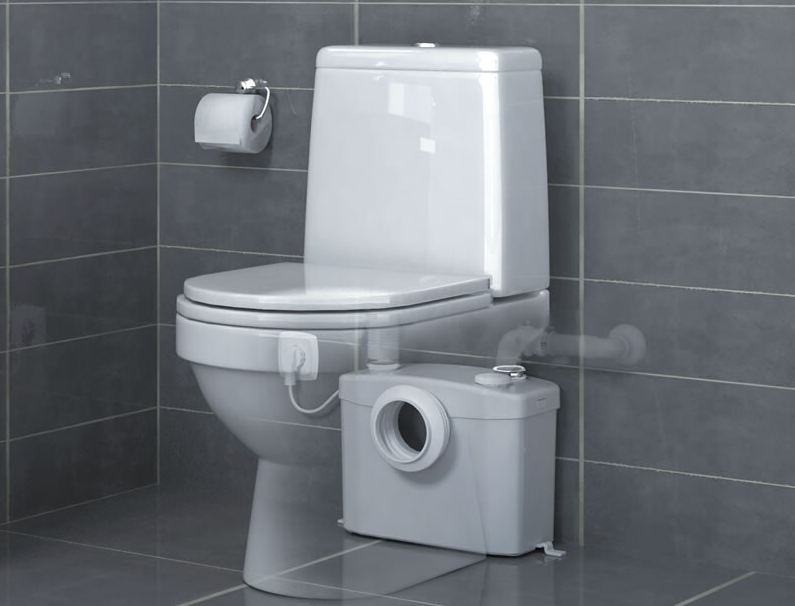

Внешний вид и устройство канализационной установки.
Канализационная установка – это насос, помещённый в пластиковый резервуар, с подключением к унитазу. Также установка может быть подключена к стокам кабины для душа, кухни, посудомоечной или стиральной машины. Монтаж этой установки производится за унитазом, а на торцах установки находятся дополнительные вводы.
Визуально они представляют собой колена в форме буквы “Г”. Впрочем, отдельные типы канализационных установок нельзя подключить к унитазу. Они могут выводить только стоки из раковины, ванны, стиральной и посудомоечной машины.
Установки, используемые для вывода воды с содержанием фекалий, также имеют в оснащении измельчители, чтобы трубы не засорились остатками туалетной бумаги и предметами личной гигиены.

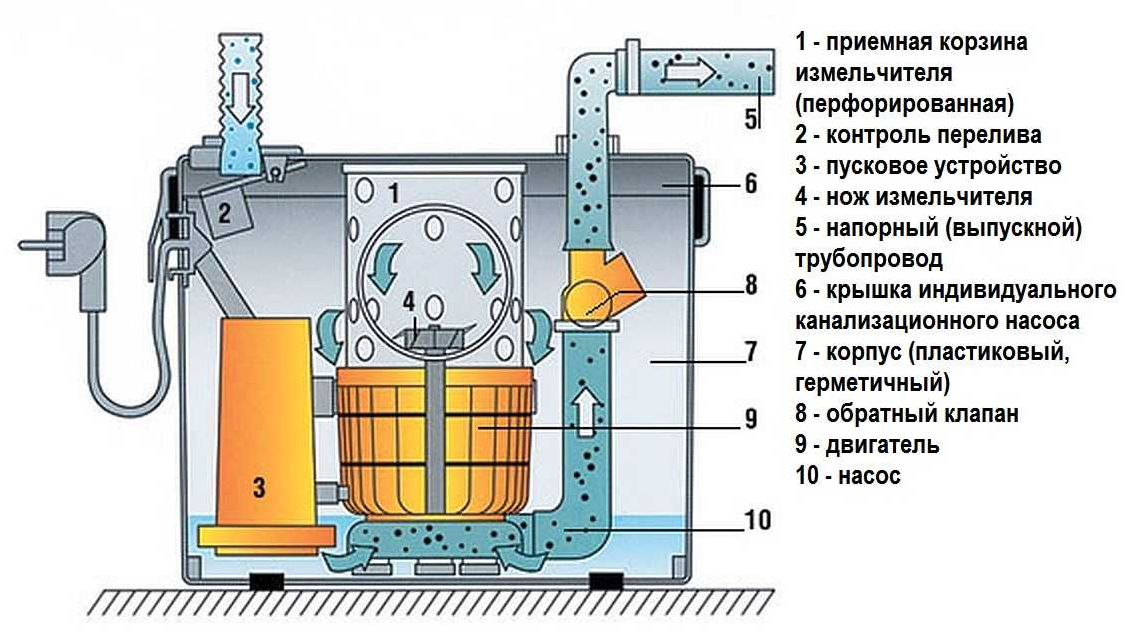

Ниже представлено изображение стандартной канализационной установки.
Это небольшое устройство, состоящее из следующих элементов:
- пластмассового резервуара, служащего для накопления определенного количества стоков с целью последующей передачи в канализационные трубы;
- насоса. Насос требуется для непосредственной перекачки стоков. Устройство включается и выключается автоматически при определенном заполнении резервуара;
- обратного клапана, предотвращающего обратный ток стоков;
- фильтра, установленного на приеме воды. Фильтр грубой очистки требуется для предотвращения загрязнения канализационной установки и увеличения срока использования устройства;
- режущего механизма. В настоящее время практически все установки комплектуются режущими механизмами, позволяющими измельчать бытовые отходы перед попаданием в -канализационную систему;
- дополнительным фильтром (чаще всего угольным).
Насос вместе с блоком автоматики имеют изоляцию от влаги, несмотря на это, рекомендуется подключать установку к заземлённой розетке, согласно технике безопасности.
Классификация и виды канализационных установок.
Единой классификации установок принудительной канализации нет, но разделить их можно по нескольким параметрам:
- наличие измельчителя. Он нужен, если канализационный насос будет подключен к унитазу;
- производительность. Это объем стоков, который может откачиваться в единицу времени. Есть установки с небольшой производительностью и с очень даже солидной. Выбор зависит от количества и вида подключаемых устройств;
- температура откачиваемой среды — от 40°С до 90°С. Тут все понятно — стоки от посудомоечной и стиральной машины, ванны требуют наличия канализационных насосных станций, способных перекачивать стоки с высокими температурами;
- длительность работы. Есть установки которые могут включаться только кратковременно (ставят на одно-два устройства), а есть более «долгоиграющие» (могут использоваться для отведения стоков целого дома). Обычно это указывается в характеристиках как длительность работы. Стоять может процент — 50%. Это значит, что 30 секунд установка работает, 30 секунд «отдыхает». Может быть прописан интервал работа/остывание с секундах или минутах.
Правила установки и подключения.
Насос должен быть установлен таким образом, чтобы к нему был обеспечен легкий доступ. Специальное обслуживание не требуется, но необходимо проводить периодическую чистку. Если к насосу подключены посудомоечная и стиральная машины, рекомендуется регулярно проверять сливную систему на предмет засорения жиром, грязью или солями. При необходимости обработку можно проводить мягкими моющими средствами. Не используйте агрессивные химические вещества, так как они способны повредить пластиковые и резиновые детали системы.
Существуют общие правила установки и подключения для разных видов канализационных установок:
1. Трубы должны быть прочно закреплены (к стенам, полу и т. д.).
2. Элементы выпускной части дренажной системы должны быть изготовлены из жесткой сантехнической трубы. Здесь есть два варианта - пластиковые канализационные или медные трубы. Рекомендуется использовать жесткие, неразъемные фитинги.
3. Индивидуальная водопроводная система должна быть заземлена. Поэтому розетка должна быть трехпроводной с рабочим заземлением.
4. При установке устройство крепится к полу. Для снижения уровня шума рекомендуется устанавливать устройство на вибропоглощающее основание (резиновая прокладка). Не рекомендуется прижимать корпус к стене во избежание передачи вибраций от насоса. Данные меры необходимы для снижения уровня шума.
5. В целях безопасности в электросети должны быть установлены автоматический выключатель утечки тока и устройство защитного отключения (УЗО).
6. Канализационный насос необходимо подключить непосредственно к унитазу. Если необходимо установить унитаз с помощью патрубка, то его максимальная длина обычно указывается в инструкции.
7. Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона может отличаться у разных производителей и следует свериться с инструкцией по эксплуатации.
8. Для поворотных участков напорных труб лучше использовать отводы под углом 45º. Это снизит риск засорения напорной секции.
9. Правильный диаметр напорной канализации следует выбирать исходя из количества подключенных "источников", т.е. если к насосу помимо унитаза подключены душевая кабина и умывальник, то для напорной канализации следует использовать трубу большего диаметра. Таблицы размеров труб включены в руководство по эксплуатации насоса. Также следует обратить внимание на максимальную мощность насосной установки, так как она должна успеть откачать все стоки. В противном случае возрастает риск поломки.
10. Если у вас вертикальная линия отвода, она ДОЛЖНА находиться выше по течению. Высота стояка зависит от расстояния до стояка общей канализации и диаметра напорной канализации.
11. Производители не допускают установку канализационных насосов в яме рядом с туалетом.

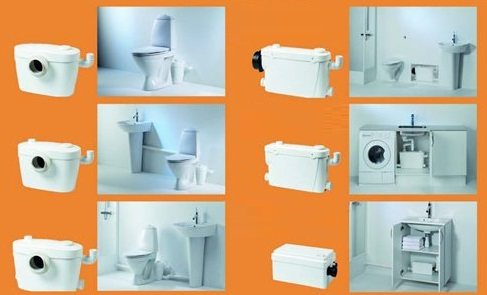

Ниже представлены варианты подключения канализационных установок разных видов.
Особенности отводящего трубопровода
Компактные санитарные насосы для туалетов способны перекачивать сточные воды не только горизонтально, но и вертикально. Для вертикальных участков трубы стоит предусмотреть дренаж - если потребуется прочистить засор в ней, лучше, если сточные воды будут отводиться в определенное место, а не хаотично выливаться во время работы.
Высота вертикального участка отводящей трубы определяется с учетом минимального уклона горизонтальной части. У каждого производителя (иногда у каждой модели) свой минимальный уклон, но в большинстве случаев он составляет 1-4% (1-4 см на 1 метр).
Необходимо соблюдать осторожность. В описании канализационных насосов указывается максимальная высота подъема сточных вод и максимальное расстояние их горизонтального перемещения. Например: 8 м вверх и 80 м по горизонтали. Однако это не означает, что, подняв трубу на 4 метра вверх, можно транспортировать жидкости еще на 80 метров по горизонтали. В этом случае - после четырехметрового подъема - длина горизонтального участка составит не более 40 метров. Причина: подъем на 1 метр вверх "отнимает" около 10 метров горизонтальной транспортировки. Это важно и стоит запомнить.
Достоинства и недостатки
Главное достоинство компактных индивидуальных канализационных установок в том, что они позволяют обустроить канализацию без проведения масштабных строительных или ремонтных работ. С их помощью решаются сложные задачи:
- устройство стока при расположении сантехнических приборов ниже точки входа в канализационную систему;
- оборудование ванной комнаты без проведения масштабных общестроительных работ.
- другой положительный момент — использование труб малого диаметра. Большая часть насосов для унитаза подсоединяется к канализации при помощи пластиковых труб диаметром 28 мм — 32 мм — 40 мм. Только установки с большой производительностью требуют установки 50 мм труб. Такие сантехнические сети проще спрятать. Даже если спрятать их не удалось, они привлекают не так много внимания, как стандартные на сто миллиметров;
Тем не менее, существуют и недостатки:
- зависимость от электричества. Нет питания — канализация не работает. Для бесперебойной работы требуется резервированный источник;
- насосы шумят. Производители улучшают свои изделия, устанавливают насосы с меньшим уровнем шумов, но они все равно присутствуют;
- требуется соблюдение определенных правил эксплуатации. Например, нежелательно попадание в измельчитель волокнистых материалов. С туалетной бумагой современные измельчители справляются хорошо, а вот с волокнистыми составляющими и волосами — проблема. Они наматываются на винт, снижая качество измельчения. Рано или поздно винт блокируется. Установленный датчик перегрева не позволит оборудованию сгореть — отключит его раньше. Но установку придется разбирать и чистить, а это — не самое приятное занятие.
Ну, и основной недостаток — насосы перегорают. Если мощность и производительность подобраны правильно, в канализацию не попадают неподходящие предметы, работать они могут годами. Но при ошибке подбора, когда оборудование эксплуатируется на пределе возможностей, насосы часто не выдерживают. Потому, при выборе канализационный насос для туалета лучше взять с запасом по производительности. Это обойдется дороже, но проработает такая установка дольше.
В заключение перечислим факторы, на которые стоит обратить внимание при покупке канализационной установки.
1. Бытовые канализационные установки бывают следующих видов:
- общего назначения для транспортировки стоков всего здания;
- специального назначения для обслуживания определенной точки.
2. Не каждый насос работает с горячей водой.
3. Для транспортировки стоков из ванной и с кухни нужен простой насос, для отвода сточных - вод из туалета нужен насос, оснащенных измельчителем отходов.
4. В случае эксплуатации бассейна и других объектов с крупной канализацией нужно насосное оборудование повышенной мощности.
При покупке также стоит уделить внимание следующему:
- величине шума при эксплуатации;
- сложности обслуживания;
- размерам изделия и внешнему виду.
