Артикул:
М3117
Цена:
В наличии
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

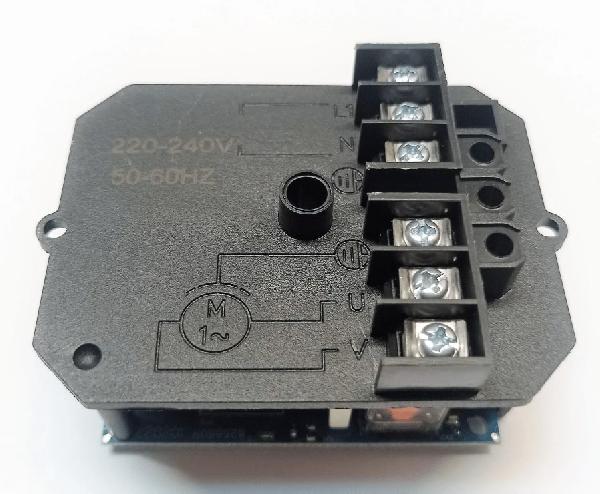

Блок автоматики "Джилекс" может комплектоваться двумя видами плат - М371 «Электронная плата блока автоматики (геркон)» и М3117 «Электронная плата блока автоматики (датчик Холла)».
Определить по внешнему виду блока, какая именно плата в нём установлена, невозможно.
Датчик Холла представляет собой датчик магнитного поля. С его помощью выявляется положение магнита, расположенного в проточной части блока автоматики и определяющего режим работы устройства.
Другими словами, устройство служит для измерения напряжённости магнитного поля.
Магнитное поле образуется за счет намагниченных штока и поплавка, находящихся (и перемещающихся в зависимости от водоразбора или его прекращения) в проточной части блока автоматики.
Геркон (герметичный контакт – их 2 штуки на плате) замыкает или размыкает сеть при воздействии на него магнитного поля. Поле образуется штоком (внутри которого находится магнит) и поплавком (с магнитом внутри), находящимися (и перемещающимися в зависимости от водоразбора или его прекращения) непосредственно в проточной части блока автоматики.
У платы с герконом и у платы с датчиком Холла разные точки срабатывания, поэтому они невзаимозаменяемые.
Блок подключает к электрической сети нагрузку, в зависимости от протока воды. Традиционно - системы водоснабжения управляются по давлению. Но данное устройство управляет насосом по протоку воды через него. Когда пользователь открывает кран, начинается проток воды через датчик (из гидроаккумулятора). Этот проток “видит” датчик, и сообщает об этом на плату.
Электронная плата для блока автоматики (М371) - это один из основных узлов этого блока. Именно Джилекс М371 отдаёт команду на коммутацию насоса и в зависимости от потребности - подаёт или убирает напряжение с силового блока. Кроме того, плата Джилекс М371 имеет возможность защитить насос от так называемого “сухого хода”, когда работа происходит без воды. Сам по себе Блок автоматики - очень популярное и надёжное изделие. И плата выходит из строя крайне редко. Чаще всего это происходит по причине плохого электроснабжения. Поэтому, чтобы продлить жизнь вашему оборудованию, лучше подключать его, через стабилизатор напряжения.
Определить по внешнему виду блока, какая именно плата в нём установлена, невозможно.
Датчик Холла представляет собой датчик магнитного поля. С его помощью выявляется положение магнита, расположенного в проточной части блока автоматики и определяющего режим работы устройства.
Другими словами, устройство служит для измерения напряжённости магнитного поля.
Магнитное поле образуется за счет намагниченных штока и поплавка, находящихся (и перемещающихся в зависимости от водоразбора или его прекращения) в проточной части блока автоматики.
Геркон (герметичный контакт – их 2 штуки на плате) замыкает или размыкает сеть при воздействии на него магнитного поля. Поле образуется штоком (внутри которого находится магнит) и поплавком (с магнитом внутри), находящимися (и перемещающимися в зависимости от водоразбора или его прекращения) непосредственно в проточной части блока автоматики.
У платы с герконом и у платы с датчиком Холла разные точки срабатывания, поэтому они невзаимозаменяемые.
Блок подключает к электрической сети нагрузку, в зависимости от протока воды. Традиционно - системы водоснабжения управляются по давлению. Но данное устройство управляет насосом по протоку воды через него. Когда пользователь открывает кран, начинается проток воды через датчик (из гидроаккумулятора). Этот проток “видит” датчик, и сообщает об этом на плату.
Электронная плата для блока автоматики (М371) - это один из основных узлов этого блока. Именно Джилекс М371 отдаёт команду на коммутацию насоса и в зависимости от потребности - подаёт или убирает напряжение с силового блока. Кроме того, плата Джилекс М371 имеет возможность защитить насос от так называемого “сухого хода”, когда работа происходит без воды. Сам по себе Блок автоматики - очень популярное и надёжное изделие. И плата выходит из строя крайне редко. Чаще всего это происходит по причине плохого электроснабжения. Поэтому, чтобы продлить жизнь вашему оборудованию, лучше подключать его, через стабилизатор напряжения.
