ДРЕНАЖНЫЕ И ФЕКАЛЬНЫЕ НАСОСЫ. ОТЛИЧИЯ, ПРИНЦИП РАБОТЫ. НАСОСЫ С ИЗМЕЛЬЧИТЕЛЕМ.

Области применения фекальных и дренажных насосов.

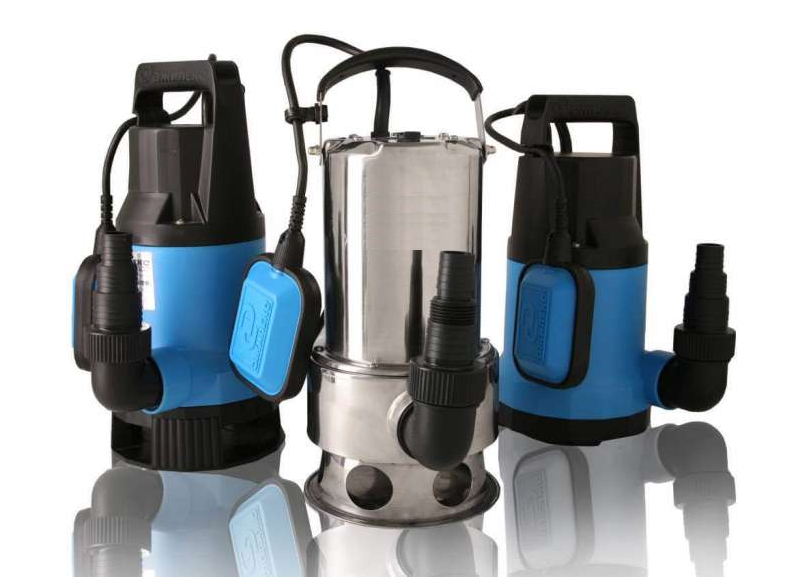

Перед покупкой насоса нужно определиться с основным режимом его эксплуатации. Дренажный насос в основном используется:

– для перекачивания больших объемов воды;
– особенно незаменим при осушении подвалов или для отвода грунтовых и паводковых вод;
– может применяться и для подачи чистой воды из колодца или ближайшего водоема;
– для осушения бассейнов;
– организации полива и т.д.




Требования к жидкостям, которые можно перекачивать дренажными насосами условно делятся на три группы:

– только чистая вода с малым содержанием примесей и размером частиц не более 5 мм;
– загрязнённая жидкость с содержанием до 10-35 мм;
– сильно загрязнённая жидкость с содержанием взвесей размером до 50 мм; с твердыми включениями: ил, песок и т.д.;

Для всех погружных насосов имеется ограничение на глубину погружения под зеркало откачиваемой жидкости. В приведенных ниже рисунках эта величина условно определена в 3-5 метра.

С учетом этого ограничения есть разные способы их установки:

– на ровное и твёрдое дно водоёма. Степень осушения определяется высотой заборной решётки;
– подвес за рукоятку на определённом расстоянии от дна, когда на дне имеется ил, волокнистые включения;
– установка на плавучую, частично погруженную опору (плот). Сразу установить насос на дно не даёт упомянутое ограничение. Поэтому установка на плавучую опору позволяет насосу опускаться вместе с плотом по мере осушения до самого дна. Во избежание перегрева насос должен иметь охлаждающий кожух. Охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя.

Включение насоса происходит при поднятии поплавка (положение «вкл»). При уменьшении уровня воды в водоеме насос выключается автоматически, за счет наклона поплавка вниз (положение «выкл»)

Область применения фекального наноса несколько иная. Это:

– отвод канализационных вод в септик (если в доме эксплуатируется канализация принудительного типа);
– очистка заиленных территорий, выгребных ям, септиков;
– отвод с участка стоков, характеризующихся высокой степенью заиливания.

Устройство и принцип работы.

Работа фекального и дренажного насоса основана на принципе действия центробежной силы на перекачиваемую жидкость. Легко понять, как именно происходит перекачивание воды, можно рассмотрев устройство фекального насоса.


Схема фекального насоса.

Конструктивная схема состоит из двух принципиально отличных частей – гидравлической и электрической.

В гидравлическую часть оборудования входят: рабочее колесо, вал, подшипники, корпус и уплотнения. К электрической части относят статор, закрепленный в корпусе и ротор, монтируемый на валу, и само собой кабеля питания.

Принцип работы состоит в следующем: центробежный агрегат помещают в перекачиваемую воду, затем подключают электропитание. Двигатель приводит в движение крыльчатку, которая начинает вращаться. Создается центробежная сила и жидкость отбрасывается к стенкам улитки. На входе в рабочее колесо образуется область пониженного давления, и вода засасывается через патрубок в фекальный насос. На выходе из рабочего колеса давление повышается, и перекачиваемая жидкость выталкивается в напорную магистраль. Так обеспечивается перекачивание жидкости.

При этом следует помнить, что оборудование, в том числе и двигатель охлаждается перекачиваемой водой, поэтому долговременная работа “на сухую” может привести к перегреву и поломкам.

Для обеспечения возможности работать с сильно загрязненными стоками на большинстве моделей оборудования этого типа предусмотрена установка специального режущего механизма, который доводит фекальные отходы до состояния однородной массы. Такой механизм называется измельчителем (или ножами).

Также для  обеспечения работы насоса в автоматическом режиме и защиты от перелива и переполнения резервуара на многих моделях используется поплавок. Принцип работы такого нехитрого устройства заключен в изменении положения поплавка в зависимости от уровня воды в резервуаре. Например, когда резервуар заполнен перекачиваемой средой и поплавок находится в верхнем положении – стальной шарик замыкает электрические контакты и автоматика включает насос. По мере того как понижается уровень воды в резервуаре и меняется положение поплавка, железный шарик меняет свое положение, контакты размыкаются и электронасос отключается.



Отличительные особенности дренажного и фекального насосов.

Канализационные стоки имеют разную температуру. Фекальный насос сделан таким образом, что может без проблем перекачивать горячие жидкости. Дренажный не предназначен для такой работы, поэтому его нельзя установить вместо фекального. При этом последний можно использовать в дренажной системе.

Дренажные насосы, используемые в быту, в основном изготавливаются из прочного пластика или нержавеющей стали. Фекальные модели из стали или чугуна. Есть и чисто конструктивная разница между фекальными и дренажными насосами. Он основан на принципе работы каждого устройства.

Дренажный насос пропускает перекачиваемую воду через себя, поэтому его электродвигатель заключен в специальную герметичную камеру, чтобы жидкость не соприкасалась с электрической частью двигателя. В фекальных моделях устанавливается улитка, в которой имеется всасывающая трубка, расположенная внизу, и выпускная трубка, расположенная сбоку от аппарата. Внутри улитки находится крыльчатка с ножами или без них. Перекачиваемая загрязненная жидкость поступает в камеру улитки, где примеси разбиваются крыльчаткой и ножами и выбрасываются в бок через выпускной патрубок, соединенный с трубой или шлангом.

Двигатель насоса находится в его корпусе и ничем не защищен, т к жидкости не проходят через агрегат. Он всегда сухой. Но для гарантированного его охлаждения в конструкции предусмотрена камера, заполненная маслом. Она не только охлаждает двигатель, но и действует как смазка для вала и подшипников.

В обеих категориях насосного оборудования есть погружные и поверхностные модели. А вот в фекальной группе для бытовых нужд только погружные, поэтому производители строго контролируют герметичность устройства в целом.



Основные критерии выбора.

1. Вид устройства.
Существуют разные виды устройств, которые классифицируются по расположению во время работы. А именно – наружные, полупогружные, погружные. Самыми эффективными по праву считаются погружные приборы, потому что они могут справляться даже с жидкостями, в которых содержатся крупные твердые частицы.

2. Материал изготовления корпуса и рабочего колеса.
Материал корпуса каждого насоса играет важную роль при выборе механизма. Ежедневно работающий канализационный насос должен иметь не только надежные технические параметры, но и механические. Он рассчитан на большие нагрузки, если находится внутри системы (погружной).

Более дорогие дренажные насосы для септиков сделаны из прочного материала – нержавеющей стали и чугуна. Длительность службы изделия зависит от материала корпуса. Дешевые модели обычно изготавливаются из пластика, подходят для нечастого использования.

Насос функционирует с помощью рабочего колеса, которое делают из разных материалов – это, в свою очередь, влияет на стоимость изделия. На оборудовании премиум-класса деталь выполнена из нержавеющей стали, на экземплярах эконом-класса – из пластика.

3. Температура перекачиваемой жидкости.
Грязь, с которой будет работать механизм или в которую он будет погружаться, может быть холодной или горячей. Перед покупкой необходимо определить объем будущих работ, чтобы правильно оценить механические нагрузки на механизм. Не все агрегаты работают с горячей водой, как правило, этот параметр указывается в паспорте каждой модели.

4. Диаметр твердых частиц.
Каждый вид насосного оборудования предназначен для откачки жидкости с содержанием фракций определенного размера. К примеру, наружные виды устройств обычно могут справляться с частицами до 5 мм. Погружные модели насосов бывают для условно чистой воды, способные перекачивать жидкость с включением частиц 5–10 мм, и для грязной – с частицами 30–50 мм.

5. Измельчение примесей.
Фекальный насос с измельчителем предназначен для работы в канализации, где есть вероятность попадания посторонних твердых частиц. Он способен разрезать твердые частицы, кусочки пластика, мелкие жестяные предметы, предметы гигиены, попавшие в унитаз. Но советуем иметь в виду, что всему есть свой предел. Например, ваш насос, даже с очень мощным измельчающим механизмом, не сможет резать булыжники. Фекальный насос с измельчителем имеет на входе нож с острым лезвием (как в мясорубке) и перемалывает им примеси. Ножи активируются при воздействии на мембрану вязкой фекальной массы.

6. Высота подъема жидкости.
Этот параметр также является одной из решающих характеристик при выборе насоса. Здесь оператор должен правильно оценить размеры выгребной ямы, чтобы не промахнуться с выбором насоса. Этот показатель должен соответствовать или превышать глубину ямы. В зависимости от мощности мотора прокачка может достигать 100 метров по горизонтали. По вертикали этот параметр значительно меньше – от 3 до 7 метров.

7. Мощность и производительность.
Мощность двигателя, которым оснащен насос для сточных вод, является решающим параметром выбора. Для дома можно использовать маломощный; для промышленных сточных вод нужен сильный и мощный электродвигатель. От его возможностей напрямую зависит качество и скорость будущих работ по откачке канализации. Чем выше этот параметр, тем быстрее будет выполняться работа.
Производительность насоса должна соответствовать объёму сточных вод.

8. Автоматизация.
Автоматическое включение и выключение механизма играет довольно важную роль для тех пользователей, у которых нет возможности постоянно контролировать рабочий процесс. В этом случае рекомендуем покупать модели с автоматическим поплавковым выключателем. Он самостоятельно регулирует верхний и нижний уровни стоков.

9. Защита от чрезмерного нагрева.
Есть модели оборудования, в которых предусмотрена система аварийного отключения при превышении заданной температуры нагрева корпуса. Это связано с тем, что прибор может перегреться во время работы и выйти из строя.



Заключение.

Установка дренажного или фекального насоса поможет защитить подвальные помещения от затопления , которые могут возникнуть при прорыве водопроводных или канализационных труб, а также во время интенсивного таяния снега весной. Оборудование поможет быстро ликвидировать сточные воды, избавив жильцов дома от сырости и плесени в подвале, которая способна привести к разрушению фундамента. Более подробное изучение принципа работы агрегатов поможет избежать аварийных ситуаций и гарантирует бесперебойную работу оборудования на протяжении длительного периода.
