РАЗНОВИДНОСТИ СИСТЕМ ПОЛИВА. ПРИНЦИП РАБОТЫ, ПРЕИМУЩЕСТВА, ОСОБЕННОСТИ МОНТАЖА. КАПЕЛЬНЫЙ ПОЛИВ ТЕПЛИЦЫ СВОИМИ РУКАМИ.

Система автополива может работать от водопровода напрямую, если это небольшой участок, но для нее нужен стабильный напор и расход воды, поэтому наиболее часто применимая схема - это когда напор создается насосом, который берет воду из накопительной емкости, которая в свою очередь, наполняется из водопровода, скважины или колодца. В контроллере пользователь по своему усмотрению и пользуясь нормами полива устанавливает программу полива. И далее система работает без участия человека - в установленное время дождеватели поочередно открываясь, производят полив территории. Во время дождя система автоматически отключается.

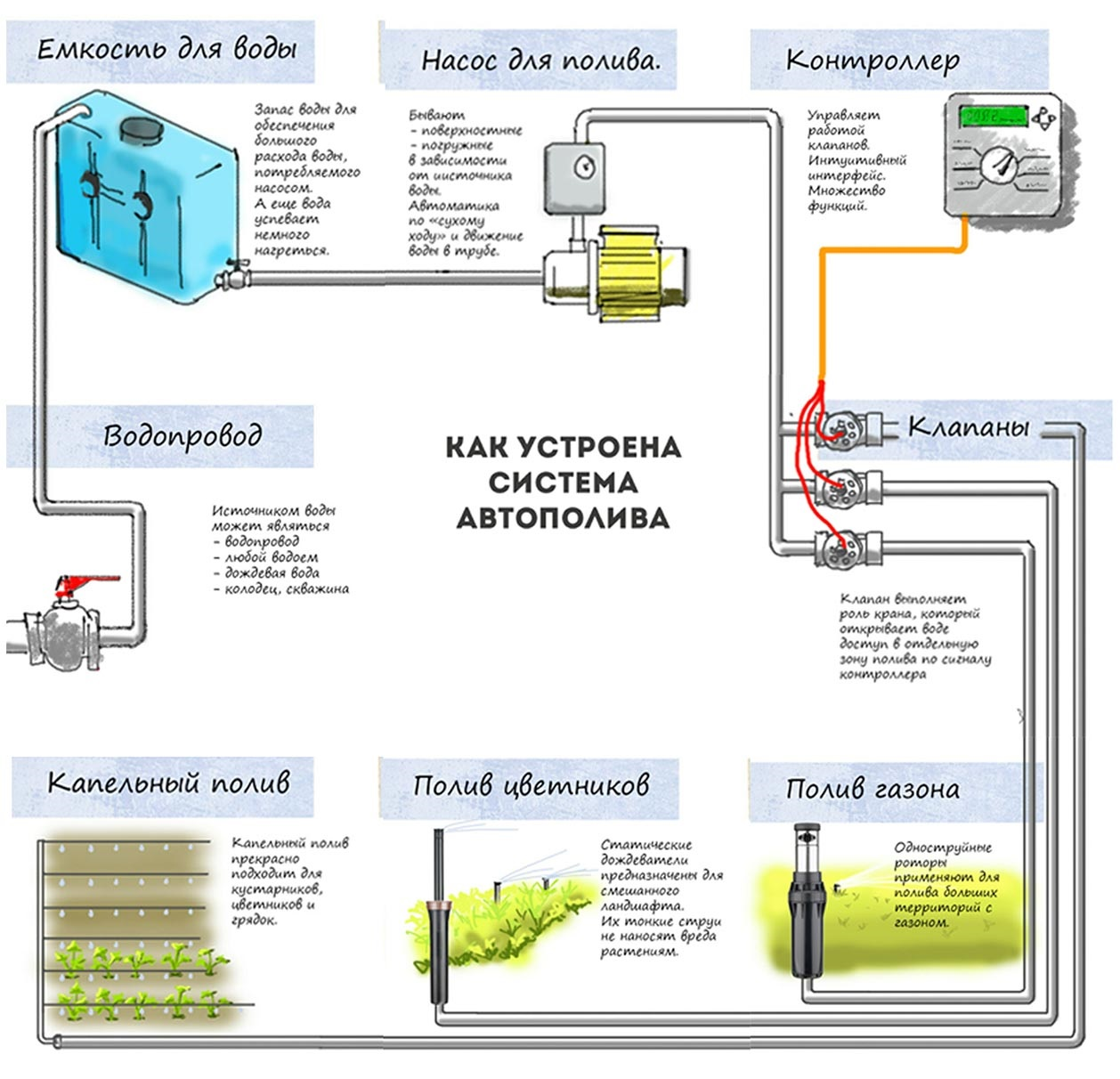

 Ниже представлена общая схема устройства системы автоматического полива.

Перечислим плюсы автоматической системы полива :

1. Экономия времени. Ручное увлажнение - это, конечно, довольно приятная работа, но тратить на неё 5-6 часов может не каждый. Если же речь идёт об участке площадью более 8-10 соток, то полить его вручную просто, невозможно. Естественно, о качественном (равномерном) поливе говорить здесь не приходится.
2. Экономия воды. Соответственно и экономия денежных ресурсов, ведь на большинстве участков она платная.
3. Растения получают необходимое количество осадков. Система рассчитывается исходя из насаждений и норм осадков для них.
4. Отсутствие влияния человеческого фактора. Простая человеческая лень, болезни, поездки в командировку, отпуск - автополив берёт всё на себя. Не нужно беспокоиться о включении и выключении системы, о чрезмерной заливке одних зон и недоливе на другие.
5. Своевременный полив. Растение должно поливаться не на палящем солнце, чтобы не получить ожоги. Такой услуги, пожалуй, пока не оказывает ни одна ландшафтная компания, содержащая штат садовников.
6. Равномерность орошения. Особенно неравномерное увлажнение заметно на зелёном, хорошо ухоженном газоне.
7. Эстетика процесса. Нет вечно валяющихся по всему участку шлангов или садовников, постоянно присутствующих на вашем участке.
8. Достаточно лёгкое сервисное обслуживание. По сути - это продувка системы автополива сжатым воздухом на зиму.

Виды систем автоматического полива.

Систему полива выбирают в зависимости от того, что требует орошения: овощи на дачном участке, плодовые деревья и кустарники или просто газон перед домом.

Виды систем автоматического полива:

- дождевальная;
- капельная;
- внутрипочвенного орошения.

Рассмотрим особенности данных систем и их применения.

Дождевальная система.

Дождевальное орошение оптимальный вариант для полива сада и газона. Достоинства дождевальной системы полива:

- возможность регулировки напора;
- гармоничное встраивание элементов в ландшафтный дизайн;
- одновременное орошение почвы и листвы растений.

Основной компонент системы – дождеватель, он же распылитель воды. Роторные дождеватели орошают участок в радиусе до 30 м. Также благодаря движущейся головке могут менять угол подачи воды. Для газона выпускают выдвигающиеся дождеватели, они появляются над поверхностью только на время работы, а затем скрывают обратно. Веерные (импульсные) дождеватели подают воду через равные промежутки времени. Охватывают территорию радиусом 18 м. Вода подается только в одном направлении.

Роторы.

Роторы - это одна мощная струя воды и их главное преимущество - дальность полива. Они могут "бить" на дальность до 30 м, поэтому их применяют для полива газонов большой площади, но не применяют для полива цветущих растений, дабы не повредить растения мощной струей. Однако, вместе с тем, дальность это и недостаток в каком-то смысле, т.к. чем дальше бьет ротор, тем больше воды он требует. Например , ротор с дальностью 25 м. расходует 8 м. куб/ч воды. Ротор состоит из корпуса и выдвижного штока. Шток, под действием давления воды, выдвигается корпуса и кроме того вращается вокруг вертикальной оси. Внутри штока расположен механизм, который заставляет шток вращаться за счет пробегающей воды.  На верхушке штока есть отверстие, в которое вставляется калиброванное сопло, сквозь которое и выходит вода. Обычно к каждому ротору в комплекте прилагается набор  сопел под разные радиусы полива.

Статические дождеватели.

Статические дождеватели - наиболее популярный тип оборудования для газона и всех видов растений. Статическими дождевателями называют собранные воедино корпус дождевателя и  форсунка, которая выбирается и покупается отдельно. У корпуса имеется внутренний шток, который выдвигается во время полива под давлением воды. В отличие от роторов шток статического дождевателя не вращается и в нем нет никаких механизмов. Форсунка подбирается в соответствии с требуемым радиусом полива и сектором круга, который должен орошаться.

Форсунки для статических дождевателей делятся на два основных типа :

- веерные (щелевые. Поливают сквозь щель в форсунке.  Ничего не вращается)
- ротаторы (многоструйные с вращением верхней части форсунки)

Резьба присоединения форсунки унифицирована для всех производителей, что позволяет заменять форсунки на подобные от разных производителей. Форсунки отличаются по радиусу полива от 1,5 до 11 м. и по сектору полива  от 0 до 360°.

Капельная система.

Идея капельного орошения состоит в равномерном и эффективном подводе воды непосредственно к прикорневой части растений, что дает возможность избежать испарения воды и нецелевого ее использования. Достоинства капельной системы полива:

- точность подачи. Вся вода уходит сразу под землю к корням растений;
- здоровье растений. Вода не касается непосредственно растений, поэтому исключены ожоги и болезни, связанные с поверхностным орошением;
- равномерная подача воды. Легко настроить количество подаваемой к растениям воды, т.к. известны параметры капельной трубки. Наиболее популярны трубки с капельницами 2 л/ч , расположенными через каждые 33 см;
- экономичность. В сравнении с дождевальным поливом капельный полив многократно экономичней из-за отсутствия испарений на поверхности;
- меньше сорняков. Так как вода подается строго к назначенному месту и в ограниченном количестве, остальная почва остается без питания, а значит, нет условий для роста сорняка;
- стоимость установки. Система капельного полива значительно менее расходна по сравнению со спринклерной системой, а значит требует меньшее количество магистральных труб. Небольшое рабочее давление (до 2 Атм) позволяет орошать большие площади при той же мощности насоса.

Ниже представлена принципиальная схема системы капельного полива.

На схеме показаны все самые популярные устройства для капельного полива:

- с помощью капельной трубки 16 мм
- с помощью слепой трубки (без отверстий) и встроенных в нее капельниц.

В ландшафтном поливе, где капельный полив присутствует как дополнение к газонному дождевальному поливу, применяют капельную трубку 16 мм. Эта трубка уважаема за свою надежность и долговечность. Она не подвержена временному разрушению под УФ лучами и работает десятилетиями. Главное - обеспечить чистую воду, чтобы не забивались капельницы.

Второй вариант капельной системы, где капельницы присоединяются отдельно к сплошной трубке, применяется лишь иногда, когда растения расположены дискретно на неравном расстоянии друг от друга. Удобно применять "усы-разветвители", когда полив ведется для множества горшечных растений

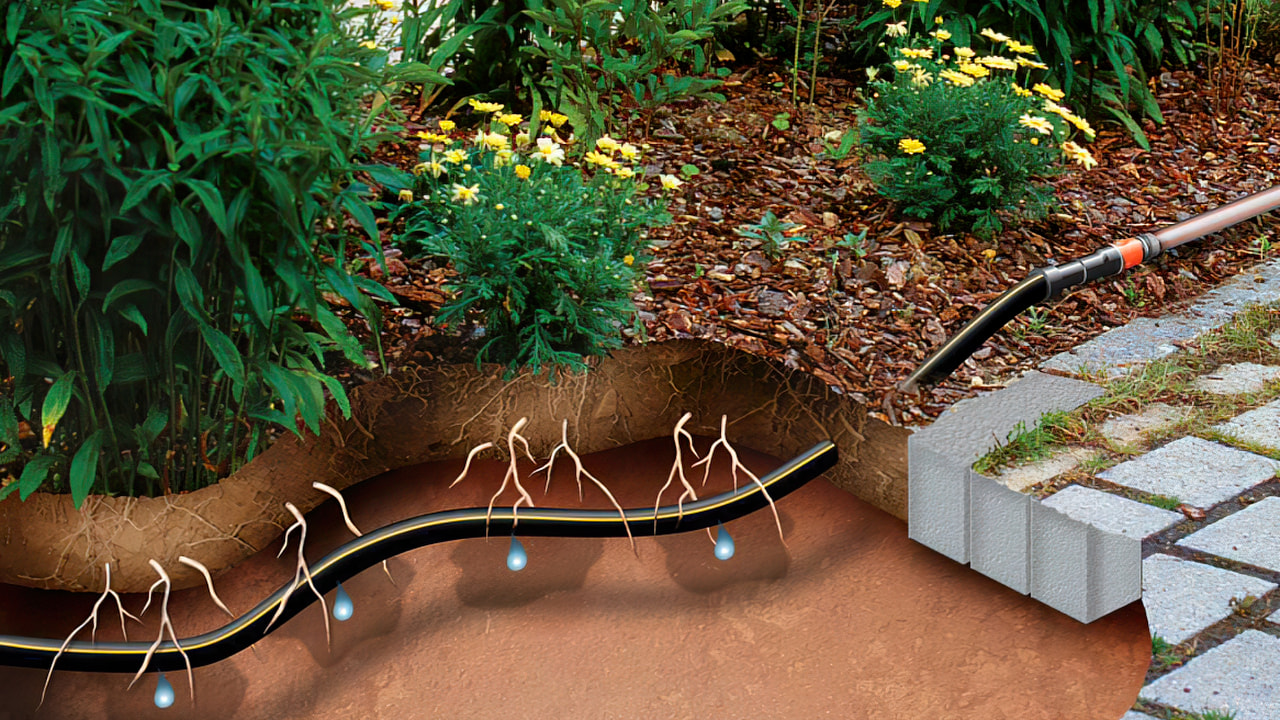

Внутрипочвенное орошение.

При внутрипочвенном орошении вода распределяется или по всей орошаемой площади, или на определенном участке по пористым полиэтиленовым трубам (увлажнителям) диаметром 20...40 мм, толщиной 1,5...2 мм, длиной до 200 мм. В них проделывают ряд круглых отверстий диаметром 2-3 мм или щелевые отверстия длиной 5-10 мм, шириной 1-2 мм.

Глубина укладки увлажнителей находится в прямой зависимости от глубины обработки почвы. Обычно их располагают на глубине на 20-30 см. При этом расстояние между ними должно быть 40-90 см. Напор воды, подаваемой в увлажнители, не должен быть большим (0,2-0,5 м). Ее расход при этом будет составлять 0,1-0,3 л/с, хотя для лучшей приживаемости рассады и дружного прорастания мелкосемянных культур иногда можно создать такой напор воды, чтобы она поднялась до поверхности почвы. Но при этом вполне вероятно появление фонтанчиков и, как следствие, размывание почвы и образование корки после полива. В результате ухудшится воздухопроницаемость верхнего слоя почвы и увеличится ее иссушение.

У внутрипочвенного орошения множество достоинств:

- внутрипочвенное орошение  насыщает почву воздухом, что, в свою очередь, способствует лучшему питанию корневой системы растений, а значит, и повышению урожая;
- остается сухим верхний слой, что не позволяет семенам сорных растений прорастать;
- сухой верхний слой понижает влажность приземного слоя воздуха, что является профилактикой грибных болезней многих культур. А это, в свою очередь, позволит сократить применение химических препаратов;
- внутрипочвенное орошение дает возможность выполнять работы на участке во время полива, так как верхний слой почвы не увлажняется.

Для внутрипочвенного орошения вполне возможно использование хозяйственно-бытовых вод, а также отстоянных животноводческих стоков. Причем заражения окружающей среды и растений при этом способе полива не происходит: микроорганизмы, находящиеся в почве, обезвреживают болезнетворные микробы в воде. Если для внутрипочвенных поливов используется мутная вода, то в начале системы устраивают отстойники. Также для таких поливов не подходит вода, содержащая большое количество взвесей. Они оседают в увлажнителях и значительно сокращают срок службы оросительной системы. Чтобы предотвратить забивание трубок мусором и частицами почвы, воду необходимо подавать через сетчатые или песчаные фильтры.

Внутрипочвенное орошение широко применяется в теплицах. В теплицах и парниках увлажнители можно использовать как для полива, так и для обогрева. Это усилит эффект внутрипочвенного орошения. Обогрев осуществляется с помощью теплой воды или пара. Он помогает регулировать температурный режим почвы, утеплять надпочвенный слой воздуха и тем самым препятствует вымерзанию растений.

Капельный полив теплицы своими руками.

Решая, как организовать капельный полив в теплице, учитывают множество нюансов от типа источника воды до вида выращиваемых растений и их требований к орошению. Но в любом случае такая система будет состоять из подключённых к источнику воды магистральных и распределительных трубопроводов. Последние из которых оснащаются элементами подачи воды индивидуально под каждое растение или небольшую группу. Первое, что нужно сделать, это начертить схему, указав в ней расположение грядок, их протяжённость, место нахождения источника воды и прочие детали.

Рассмотрим элементы, из которых можно самостоятельно собрать систему полива теплицы:

- источники воды и оборудование для её подачи. Подавать воду в систему капельного полива можно из централизованного водопровода, природного водоёма, колодца или скважины. Но самый распространённый вариант – это большая ёмкость, установленная на возвышении. Вода в ней предварительно отстаивается и согревается, а затем самотёком подаётся в трубы;
- насос. Во всех случаях, кроме полива сразу из централизованной системы водоснабжения, требуется установка насоса, качающего воду в трубы с заданным давлением. Или подающего её в распределительную ёмкость. Тип и параметры насоса зависят от вида и глубины источника;
- фильтр. Так как любая вода, даже очищенная водопроводная, содержит в себе примеси в виде мелкого песка, ила, частичек ржавчины и нерастворённых солей, то перед тем как сделать полив в теплице, нужно позаботиться и об установке фильтра. Без него система будет быстро забиваться мусором и требовать очистки. Особенно страдают основные элементы – капельники;
- трубопроводы. Основную магистраль делают из пластиковых или металлических труб, реже используют поливочные шланги. В готовых системах роль распределительных трубопроводов выполняют капельные трубки или капельные ленты – плоские тонкостенные шланги со встроенными капельниками. Они бывают двух основных видов: эмиттерные и щелевые. Большинство лент рассчитаны на давление около 1 бара. Поэтому их используют в самотёчных системах либо применяют редуктор давления при подключении к напорному водопроводу;
- автоматика. В зависимости от функционала, устройства могут не только включать и отключать подачу воды в заданное время, но и управлять индивидуально несколькими линиями, контролировать давление в сети и работу насосного оборудования, служить счётчиком расхода воды.

Пошаговый монтаж системы.

Шаг 1 - установка ёмкости.

В 5-7 сантиметрах от дна бака просверливают отверстие и устанавливают штуцер, на который наворачивают кран. К нему с помощью коннекторов или пайки (в зависимости от материала труб и самого крана) подсоединяют трубу, которая соединит ёмкость с магистралью. На эту трубу монтируют фильтр и таймер, если он предусмотрен проектом.
Ёмкость устанавливают на возвышение – на специальную опору, на крышу, на другую бочку. Желательно, чтобы от её дна до уровня земли было не менее 1,5-2 метров для обеспечения нормального напора.

Шаг 2 - прокладка магистрали.

Её располагают поперёк грядок или в торце теплицы. Магистраль будет состоять из нескольких отрезков трубы, соединённых тройниками, если в качестве распределяющих веток используются шланги или такие же трубы. Если же выбраны капельные ленты, то магистраль будет цельной, но в ней напротив рядов растений просверливают отверстия для монтажа лент. Режут трубы специальными ножницами-труборезами или ножовкой по металлу, стараясь делать срез ровным и точно под прямым углом к оси. Торцы магистрального трубопровода закрываются заглушками.

Шаг 3 - прокладка распределительных трубопроводов.

Решив, как организовать полив в теплице, можно подсоединять разводку к магистральной трубе. Ленты размещают как можно ближе к посадкам, а шланги или трубы с капельницами можно укладывать в междурядьях, чтобы орошать растения с обеих сторон. На конце каждого ответвления также устанавливают заглушки.

Капельные ленты всегда укладываются на поверхности земли, а вот трубы можно пустить по земле, приподнять над ней на колышках с держателями или наоборот – заглубить. В случае подземной прокладки выкапывают траншеи глубиной от 30 до 70 см, на их дно насыпают мелкий щебень и укладывают трубы. Обратную засыпку производят после испытания системы. Этот способ применяется нечасто, так как он имеет несколько недостатков: сложность монтажа, более быстрое засорение труб, невозможность их обслуживания.

Шаг 4 - перфорация разводящих труб и установка капельниц.

Если выбран вариант с капельными трубами, то в них необходимо просверлить отверстия на нужном расстоянии друг от друга. На этом можно остановиться – и тогда вода будет просто медленно вытекать из трубы, смачивая грунт. Но предпочтительнее установить капельницы на гибких трубках с турбулентными стойками, которые втыкаются в землю под растениями и поставляют воду сразу к корням.

В зависимости от конфигурации отвода, вставленного в отверстие, из одной точки может осуществляться полив от 1 до 4 растений.

Шаг 5 - подключение магистрали к ёмкости.

После этого производится испытание и регулировка системы.

В заключение следует особо подчеркнуть, что проектирование и установка системы автополива - весьма ответственные этапы создания ландшафтного дизайна, ведь вносить изменения (переделывать) в неё не так-то просто. Из этого следует, что работы по проектированию, монтажу и наладке следует осуществлять посоветовавшись с  профессионалами, а сама система автополива должна быть качественной.
